1. ASCON - YLC MM + MP
  2. Como utilizar el control de la longitud del hilo
  3. Utilizar la disposición del hilo

Utilizar la disposición del hilo

El aparato ASCON mide la longitud de la malla consumida y calcula continuamente el consumo de hilo.

Entrar la calidad del hilo en el editor de Setup

Entrar la calidad del hilo:

Si ya definió la asignación Guiahilos, rueda de medición, calidad de hilo en el M1plus, estos datos son aplicados a la ventana Control de la longitud del hilo.

  1. Abrir el Editor de Setup.
  1. Abrir la ficha Control de la longitud del hilo / Datos de hilo.
  1. Entrar el número de hilos por guiahilos y la calidad del hilo.
  1. Volver a la ficha Control de la longitud del hilo.
Consultar el consumo de hilo en el OKC

Consultar el consumo de hilo

Teclas para consultar el consumo de hilo

Tecla

Función

Llamar la ventana Control de la longitud del hilo

Llamar la ventana Consumo de hilo

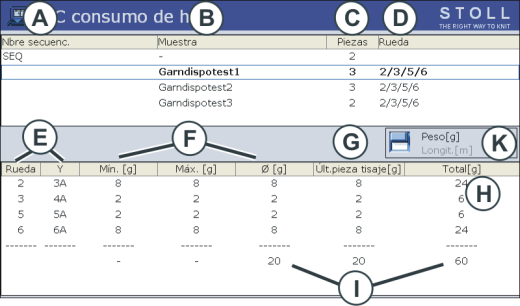

  1. En la ventana Control de la longitud del hilo pulsar la tecla Consumo de hilo (2).
  • El consumo de hilo es visualizado.

A

  • Nombre de la secuencia
  • Nombre de la lista de secuencias

B

  • Nombre de la muestra (muestra individual)
  • Nombre del elemento de secuencia

C

Número de las piezas tejidas hasta ahora

D

visualización de las ruedas de medición que se están utilizando

E

Visualización indicando cual guiahilos trabaja con cual rueda de medición

F

Consumo de hilo de las piezas tejidas hasta ahora:

Mín.

mínimo consumo de hilo

Máx.

máximo consumo de hilo

consumo de hilo promedio

G

Consumo de hilo de la última pieza tejida

H

Consumo de hilo de todas las piezas tejidas

I

Suma del consumo de hilo de la correspondiente columna

K

Conmutación de la visualización del consumo de hilo en:

  • Peso (en gramos)
  • Longitud (en metros)



Consumo de hilo en una secuencia (o lista de secuencias)

En la parte superior de la tabla, seleccionar la línea correspondiente (elemento de secuencia, secuencia total).

En la parte inferior de la tabla se visualiza el consumo de hilo de la línea seleccionada.

Borrar el consumo de hilo en el OKC

Borrar manualmente el consumo de hilo:

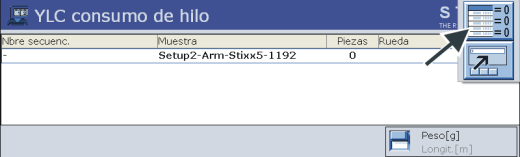

  1. En la ventana YLC Consumo de hilo llamar las teclas de función adicionales.
  1. Pulsar la tecla Borrar consumo de hilo
  • Los valores de consumo están borrados.
