Utilizzo di disposizione filato

L'apparecchio ASCON misura la lunghezza del filo usato e calcola in modo costante il consumo di filato.

Registrazione della qualità del filato nell'Editor Setup

Per registrare la qualità del filato:

Se sulla M1plus è stata già eseguita l'assegnazione Guidafilo, ruota di misura, qualità del filato, questi dati verranno applicati nella finestra Controllo della lunghezza del filato.

  1. Aprire l'Editor Setup.
  1. Aprire la scheda Controllo della lunghezza del filato / Dati filato.
  1. Indicare il numero di fili per guidafilo e la qualità del filato.
  1. Ritornare alla scheda Controllo della lunghezza del filato.
Verifica del consumo di filato sull'OKC

Verifica del consumo di filato

Tasti per la verifica del consumo di filato

Tasto

Funzione

Richiama la finestra Controllo della lunghezza del filato

Richiama la finestra Consumo di filato

  1. Nella finestra Controllo della lunghezza del filato toccare il tasto Consumo di filato (2).

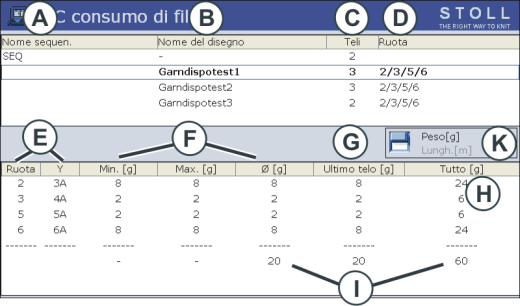

  • Viene visualizzato il consumo di filato.

A

  • Nome della sequenza
  • Nome della lista delle sequenze

B

  • Nome del disegno (disegno singolo)
  • Nome dell'elemento della sequenza

C

Numero di teli finora lavorati

D

Indicazione sul tipo di ruote di misura utilizzate

E

Indicazione sul tipo di guidafilo operante con una determinata ruota di misura

F

Consumo di filato dei teli finora lavorati:

Min

consumo minimo di filato

Max

consumo massimo di filato

consumo medio di filato

G

Consumo di filato del telo lavorato per ultimo

H

Consumo di filato di tutti i teli lavorati

I

Totale del consumo di filato della rispettiva colonna

K

Commutazione dell'indicazione del consumo di filato in:

  • peso (in grammi) oppure
  • lunghezza (in metri)



Consumo di filato per una sequenza (o lista delle sequenze)

Nella zona superiore della tabella, selezionare la riga corrispondente (elemento di sequenza, intera sequenza).

Nella zona inferiore della tabella viene visualizzato il consumo di filato della riga selezionata.

Cancellazione del consumo di filato sull'OKC

Per cancellare manualmente il consumo di filato:

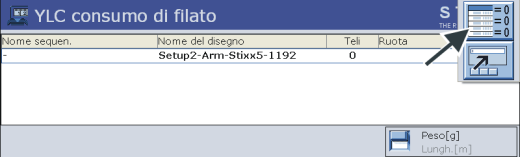

  1. Nella finestra Consumo di filato YLC richiamare i Tasti funzione supplementari.
  1. Premere il tasto Cancella consumo di filato.
  • I valori di consumo sono cancellati.
