Calcolo dei valori di correzione

Gli esempi seguenti illustrano come lavora l'apparecchio ASCON.

Lavorazione con mm

Macchina: CMS 530, finezza E12
Tipo di lavorazione: dritto rovescio (RL)
SEN =1-400
NP=12.0, corrisponde a una lunghezza della maglia di 7.11 mm per E12 Lunghezza della maglia (tabelle)

Calcolo:

  • Dai 400 aghi vengono detratti 5 pollici (vedi disegno: Zona non considerata).
    5 pollici corrispondono a 60 aghi per finezza E12 (5 x 12 = 60).
  • 400-60 = 340 Aghi
  • 340 x 7.11 mm = 2417.4 mm (valore nominale della lunghezza del filo)

All'inizio del rango di lavoro non si tiene conto di una zona di 5 pollici, in quanto falserebbe il risultato della misurazione (recupero e accelerazione del filo).

Lavorazione con mm: zona di misura e zona non considerata

Zona non considerata

Zona di misura

In ogni rango di lavoro l'apparecchio ASCON rileva la lunghezza del filo fornito e la trasmette al computer. La lunghezza del filo di più ranghi di lavoro viene addizionata separatamente per direzione del carro. La somma viene confrontata con il valore nominale e da questo confronto vengono calcolati i valori di correzione. Se necessario, il computer sposta le camme di discesa per consumare più o meno filo.

Se la zona di lavoro di un rango è inferiore a 7 pollici, i dati ASCON non vengono misurati.

Posizione di arresto dei guidafili

  • Il valore della distanza tra i guidafili YD non deve essere superiore a 32. YD=32 significa: il guidafilo dista 2 pollici dalla cimosa del telo (32 x 1/16 pollice = 2 pollici).
  • Devono essere recuperati e accelerati 2 x 2 pollici di lunghezza del filo (1 pollice). Se il valore YD è superiore a 32, questo tratto oltrepassa di 5 pollici la zona non considerata. Ciò altera il risultato della misurazione.
    Raccomandazione:
    • Ridurre la forza di richiamo del tendifilo.
    • Minimizzare la corsa di recupero del tendifilo (posizione 3).
  • Se si impiegano due guidafili su una barra, l'apparecchio ASCON non è in grado di regolare in maniera ottimale a causa della maggior distanza del secondo guidafilo. Il secondo guidafilo dista almeno 2,75 pollici dalla cimosa del telo.
  • Devono essere recuperati e accelerati 2 x 2,75 pollici di lunghezza del filo (1 pollice). Questo tratto è all'esterno della zona non considerata di 5 pollici. Ciò altera il risultato della misurazione.

Lavorazione con telo originale

Per Lavorazione con telo originale i valori nominali vengono misurati e non calcolati.

Lavorazione con telo originale: zona di misura e zona non considerata

La larghezza minima è pari a:

5 pollici per finezza da E3 a E14

6 pollici per finezza E16, E18, E8.2 e 9.2

Zona non considerata

Zona di misura

Se la zona di lavoro di un rango è inferiore a 5 pollici (6 pollici per E16, E18, E8.2, E9.2), i dati ASCON non vengono misurati.

Modifica di larghezza minima

Se appare il messaggio di errore YLC: Lo scostamento dal valore nominale nella ruota di misura x ammonta a y %, controllare i punti seguenti:

  • che il filo scorra sulla giusta ruota di misura
  • che la ruota di misura sia scorrevole
  • che l'anello di scorrimento in gomma sulla ruote di misura sia a posto
  • che la tensione del filo sia in regola (vedi paragrafo precedente YLC1 - Posizione di arresto dei guidafili)

Se continua ad essere visualizzato il messaggio di errore, modificare la larghezza minima.

Per modificare la larghezza minima:

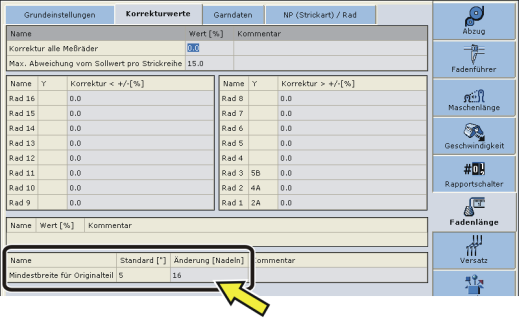

  1. Richiamare nell'Editor Setup2 la scheda Valori di correzione (Editor Setup2 -> menu Lunghezza del filo -> Valori di correzione)
  1. Nella colonna Modifica (aghi) aumentare di poco il valore per la larghezza minima, ad es. di 16 aghi.
    Campo di valori: - 2 E…0…+ 2 E (E = numero di aghi per pollice = finezza della macchina)
    Esempio per E16: - 32…0…+ 32 Aghi
  1. Confermare l'immissione
  1. Il telo originale dovrà essere infine lavorato una seconda volta.
  1. Se l'errore interviene nuovamente, aumentare ancora una volta la larghezza minima.
